0 引言
公司承擔著多種型號飛機的研制工作，按照公司目前的管理原則，所有產品數據都將納入基于Windchill的PDM系統平臺進行統一管理，并在該平臺上展開工藝制造等后續工作。
在Windchill中每一個產品和部件有唯一的產品信息碼。產品信息碼表達了它的結構信息、特征信息以及其他隱含信息。它在Windchill中以零件或產品的‘Number’即編碼的形式記錄。而目前公司所面臨的上游單位(如甲所、乙所、丙所等）都采用了PDM系統進行設計數據的管理和發布。在各設計單位所發布的數據中，對于自行設計的非標件等數據在編碼標識方面由于編碼規則和型號信息有所區別，因此在匯集到公司的PDM系統中均可以被統一有效的管理。但對于國標/航標等標準中所定義的標準件，由于國內航空行業未在行業層面建立統一的標準件數據庫，而各設計單位在標準件的定義方面則采用了相同的編碼，但其模型數據和屬性不盡相同。為了維持設計數據的權威性，公司在接收各設計單位的數據時，均是將設計數據直接導人，而不會做任何替代處理。
在公司現行的PDM系統中，由于PDM系統采用編號作為對象的唯一性標識。因此在接收不同設計單位的數據時會出現設計單位間標準件同號沖突問題以及公司與設計單位間的標準件同號沖突問題。
為解決上述問題，引人Windmill的多組織架構，利用A&D模塊中的CageCode技術，將標準件編號加上來源單位ID共同識別標準件唯一性，以滿足多型號標準件在PDM系統中的共存問題。
1 多型號一體化管理在PDM系統中的應用
基于Windchill的PDM系統可以集中管理所有與產品有關的數據和過程，并結合Windchill多組織架構的特點，不同設計單位的數據將放置到不同的組織容器中，即在PDM系統中構建支持多型號一體化管控平臺（圖1)。

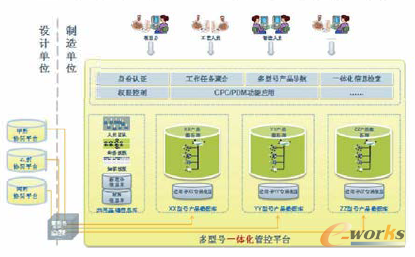

圖1 多設計單位研制任務統一承接
1.1 構建多組織容器和標識

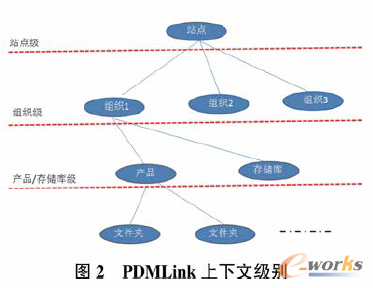

Windchill的上下文分層是一種概念性結構，它表示不同級別上下文之間的父/子關系。Windchill PDMLink具有3個上下文分級級別（圖2):站點級別、組織級別和產品/存儲庫級別。具體內容如下：
1)站點一單一文件柜，可托管系統中包含的所有數據和策略；
2)組織一“站點”上下文中包含的1個或多個文件柜，可托管屬于特定組織的數據和策略；
3)產品一特定“組織”上下文中包含的1個或多個文件柜，可托管與1個特定產品相關的數據和策略，是企業研制制造時某一系列產品的相關產品數據的1個存儲區域，或稱為“產品容器”，系統中稱其“產品上下文”；
4)存儲庫一特定“組織”上下文中包含的1個或多個文件柜，可托管與1組參考材料相關但與某個特定產品無關的數據和策略。“存儲庫”存儲位置旨在存儲彼此相關但并非某個產品特有的數據項，數據包括參考數據、研發數據、以及公司政策等。根據公司的制造和業務情況，規劃的存儲庫有:標準件庫、成品庫、輔材庫、工裝庫、企業標準等。

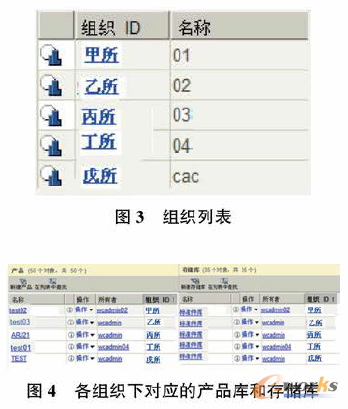

利用WindchillPDMLink上下文級別結構功能，首先在公司PDM平臺上構建5個組織容器（圖3)，其次在每個組織容器下創建產品庫和存儲庫（圖4)。

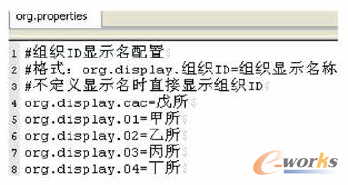

考慮到在現實情況下，各設計所有可能更改名稱，在公司的PDM系統中應能適應其名稱更改。于是，在PDM中建立組織ID與來源單位的映射關系（圖5)，用戶在界面中看到的只能是來源單位，而來源單位和組織ID的映射關系維護由管理員進行。
圖5 組織ID與來源單位映射配置
1.2 多組織用戶管理

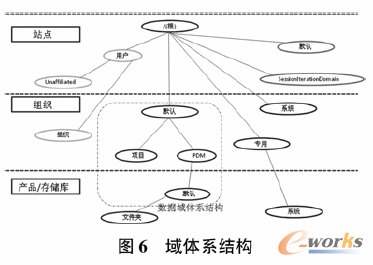

Windchill PDMLink系統特性是基于上下文或容器模型的，而每個上下文都會使用文件柜對象來存儲該上下文的數據及系統對象。每個文件柜對象都與另一個稱為域的對象關聯。域中存儲的策略或規則，將應用于相關聯的文件柜和存儲在此文件柜中的全部對象。域管理包含3種類型的規則:訪問策略、通知策略及索引建立規則。在域結構中，子項域具有繼承其父項域的策略。從而在PDMLink中，域具有一個可建立結構或分級的體系結構（圖6)。
其中數據域體系結構將管理應用于數據對象（例如:部件、文檔、CAD文檔等）的訪問規則、通知規則及索引建立規則。數據域體系結構有一個清晰的分層結構：
1)從底部開始，每個產品和存儲庫都具有1個Default域，此Default域負責管理該產品或存儲庫數據對象的規則。
2)組織級別的PDM域，此域是所有公共產品和存儲庫默認域的父項。與PDM域處于同一級別的域是“項目”域。組織級別的“項目”域是由該組織生成的所有ProjectLink域的父項。
3)組織級別的Default域。此域是PDM域和“項目”域的父項，此域的規則將影響此組織的PDMLink和ProjectLink中的數據。
針對組織級別的Default域，為了實現屬于不同組織容器的用戶，可以跨組織訪問和操作數據，管理員在新建組織時，必須選中（圖7)“預訂者-可宿主存儲庫和產品的組織”和“允許選擇整個用戶和組的目錄”，否則不同組織容器的用戶，將不能跨組織訪問和操作數據。

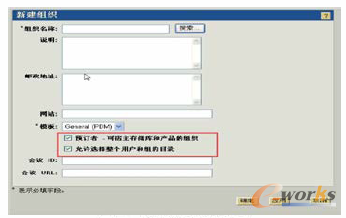

圖7 新建組織界面
根據產品和存儲庫的Default域賦權規則，并結合公司現有管理模式，在PDM系統中將所有用戶都納人到CAC組織中統一進行管理。用戶需要什么樣的權限，可根據用戶申請權限的流程，將用戶添加到對應產品庫和存儲庫的團隊里。
1.3 多組織數據管理
通過Windchill多組織標識能力，實現基于同一PDM平臺管理同號的標準件和標準件數模。在PDM中，組織標識具有與編號相同的重要性。在單一組織結構內，編號是零部件的唯一標識;在多組織結構下，零部件的標識是編號和組織標識的組合（圖8)。
圖8 零部件的編號和組織標識

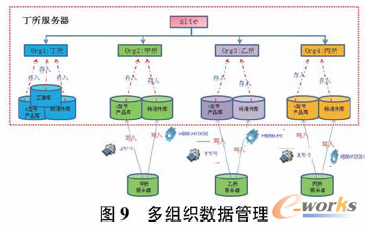

在多組織結構下，每個組織都是一個管理數據的容器。不同的組織負責管理不同的數據，在數據接收過程中進行數據的組織識別，通過導人程序?qū)?shù)據包導人到對應的組織容器下（圖9)。
例如:來源于2個設計單位甲所和乙所的標準件HB002進人公司PDM系統進行統一管理，其具體的業務過程如下：
1)進人定制開發的導人人口；

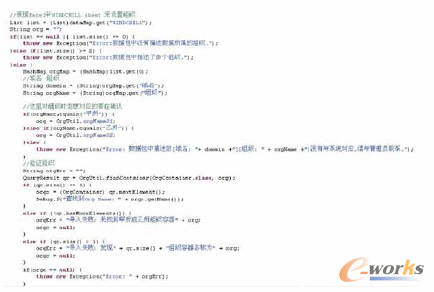

2)根據數據包中Excel的WINDCHILLsheet頁（圖10)，判斷來源單位；
圖10 EXL中的WINDCHILLsheet
3)校驗數據包中的來源組織和PDM系統中已構建的組織是否匹配（圖11);
圖11 校驗組織
4)通過客制化導人程序?qū)⒓姿鸵宜臄?shù)據導人到Windchill平臺中對應甲所和乙所組織容器下；
5)來源于甲所和乙所的設計數據（如EB0M，零部件，三維數模，設計文檔等），以及由公司在設計數據的基礎上編制的PB0M、MB0M、變更、工藝文件等將在對應組織ID:甲所和乙所下進行控制管理（圖12)。

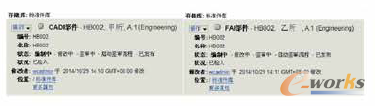

圖12 系統中相同編號的標準件
2 結語
通過多型號一體化管理在PDM系統中的應用，成功實現了不同組織容器下共存相同編號、名稱、物理文件名的同類型對象（如WTDocument、WTPart、EPMDocument);實現了同組織容器的用戶可以跨組織容器訪問數據，且在流程任務中設置參與者時，可以跨組織容器選擇用戶，實現了某一組織下的產品團隊可添加另一組織下的群組。
來源于多個設計單位，模型不同，而編碼相同的標準件在PDM平臺上的統一管理的成功實施，將帶動整個企業的信息化建設。
